???? CANNY Smart Button – Απόλυτος Έλεγχος Φωτισμού
Για μέγιστο έλεγχο και ευελιξία στις εγκαταστάσεις βοηθητικού φωτισμού, η Lazer Lamps προσφέρει το CANNY Smart Button.
???? Ασύρματος έλεγχος (Bluetooth)
???? Το Smart Button:
- Συνδέεται με το CANNY Interface
- Λειτουργεί μέσω Bluetooth
✔ Χωρίς ανάγκη για επιπλέον καλωδιώσεις

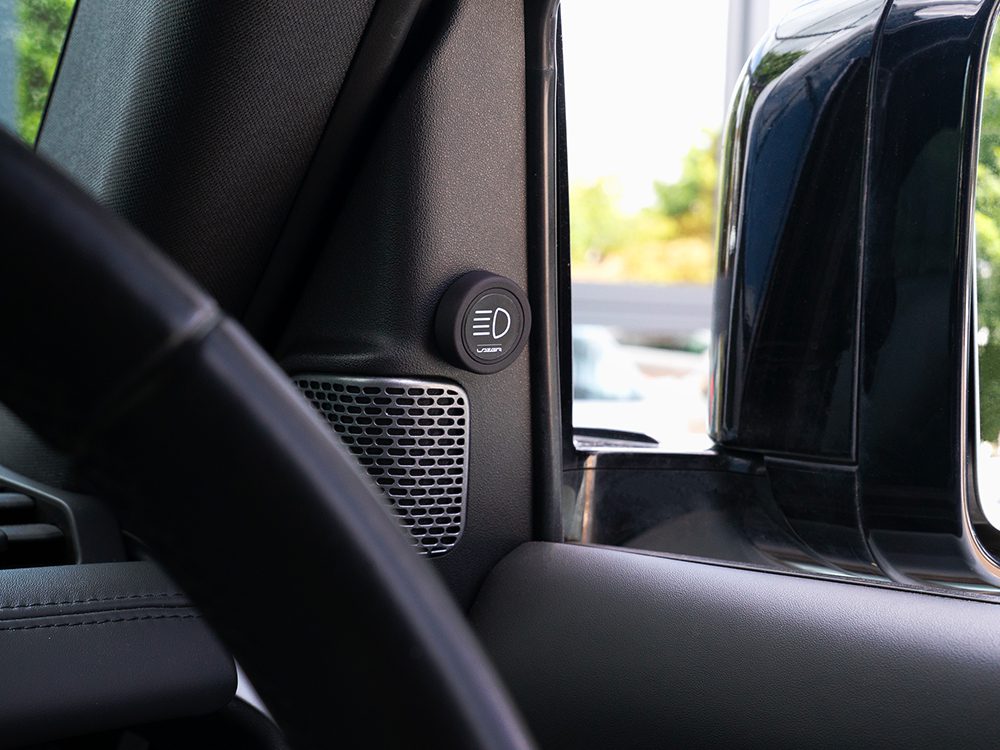

???? Ευελιξία τοποθέτησης
???? Μπορεί να τοποθετηθεί:
- Οπουδήποτε μέσα στο όχημα
- Ή να το έχετε μαζί σας
✔ Με εμβέλεια έως 10 μέτρα από το Canny
????️ Πλήρης έλεγχος λειτουργιών
???? Με το πάτημα ενός κουμπιού:
- Ελέγχετε άμεσα τον φωτισμό
✔ Μέσω της εφαρμογής CANNY.LZR μπορείτε:
- Να ρυθμίσετε έως 4 διαφορετικά outputs
- Να το χρησιμοποιήσετε ως standalone διακόπτη
- Να το συνδυάσετε με άλλα Smart Buttons
⚡ Λειτουργία χωρίς ανάφλεξη
???? Ένα σημαντικό πλεονέκτημα:
- Μπορεί να λειτουργεί ανεξάρτητα από την ανάφλεξη
✔ Δηλαδή:
- Δεν απαιτεί ενεργό CAN bus
- Δεν χρειάζεται το όχημα να είναι σε λειτουργία
✔ Συμπέρασμα
???? Το CANNY Smart Button προσφέρει:
- Ασύρματο έλεγχο
- Απόλυτη ευελιξία
- Εύκολη εγκατάσταση
✔ Ιδανική λύση για σύγχρονα setups
???? χωρίς περιορισμούς καλωδίωσης
???? Πέρα από τον Φωτισμό
Το CANNY Smart Button δεν περιορίζεται μόνο στον έλεγχο βοηθητικού φωτισμού.
⚙️ Έλεγχος πολλαπλών λειτουργιών
???? Μέσω του CANNY Interface μπορείτε:
- Να ελέγχετε οποιοδήποτε output του συστήματος
- Ανεξάρτητα από το αν αφορά:
- LED φώτα
- Ή άλλα 12V αξεσουάρ
???? Παραδείγματα χρήσης
???? Μπορεί να χρησιμοποιηθεί για:
- Πρόσθετα φώτα
- Φώτα εργασίας
- Φώτα όπισθεν
- Άλλα ηλεκτρικά αξεσουάρ
✔ Όλα από ένα κουμπί
???? Οδηγός εκκίνησης
???? Για γρήγορη εγκατάσταση:
- Δείτε το Quick Start Guide (video ή αρχείο)
✔ Για άμεση ρύθμιση και χρήση
⚠️ Συμβατότητα
???? Σημαντικό:
- Το CANNY Smart Button λειτουργεί μόνο με αντίστοιχο CANNY Interface
ℹ️ Περισσότερες πληροφορίες
???? Για το CANNY Interface:
- Δείτε το σχετικό άρθρο
- Ή επισκεφθείτε τη σελίδα προϊόντος
✔ Συμπέρασμα
???? Το Smart Button είναι:
- Πολυεργαλείο ελέγχου
- Όχι μόνο για φωτισμό
✔ Απόλυτη ευελιξία
???? για κάθε ηλεκτρική λειτουργία στο όχημα
???? Reverse Polarity – CANNY Smart Button & ELITE+ Προϊόντα
Η χρήση momentary switches και smart buttons είναι ιδιαίτερα διαδεδομένη:
???? Σε εγκαταστάσεις με φώτα πολλαπλών λειτουργιών
???? ELITE+ Multi-Function Φωτισμός
Μία από τις πιο δημοφιλείς σειρές είναι τα ELITE+ της Lazer Lamps, τα οποία διαθέτουν:
???? 4 διαφορετικά modes φωτισμού:
- Boost Mode → λευκό φως
- Combo Mode → λευκό + κίτρινο
- Snow / Fog / Dust Mode → κίτρινο φως
- E-Mark / Low Output Mode → λευκό φως
???? Ρόλος του CANNY Smart Button
???? Το CANNY Smart Button είναι ιδανικό για:
- Εναλλαγή μεταξύ των modes
✔ Με ένα απλό πάτημα
⚠️ Σημαντικό θέμα – Reverse Polarity
???? Όταν θέλεις να ελέγξεις:
- Το κίτρινο mode (Snow / Fog / Dust)
✔ Απαιτείται:
- Αντιστροφή πολικότητας (reverse polarity)
???? Τι χρειάζεται στην πράξη
???? Για σωστή λειτουργία:
- Πρέπει να προστεθεί ένα επιπλέον relay
✔ Το οποίο:
- Συνδέεται στο switching channel του φωτός
- Αντιστρέφει το σήμα
⚡ Γιατί είναι απαραίτητο
???? Χωρίς αυτό:
- Το σήμα δεν ενεργοποιεί σωστά το mode
- Η λειτουργία δεν ανταποκρίνεται όπως πρέπει
✔ Συμπέρασμα
???? Για πλήρη αξιοποίηση των ELITE+:
- Το Smart Button είναι ιδανικό
- Αλλά σε συγκεκριμένα modes απαιτείται επιπλέον setup
✔ Με σωστή καλωδίωση:
???? Έχετε πλήρη έλεγχο όλων των λειτουργιών
???? Relay Αντιστροφής Πολικότητας (Polarity Inversion)
Το relay αντιστροφής πολικότητας είναι απαραίτητο γιατί:
???? Τα φώτα ELITE+ λειτουργούν με 0V σήμα για αλλαγή mode
⚡ Το πρόβλημα
???? Το CANNY και τα περισσότερα Power Modules:
- Δίνουν μόνο 12V output
❌ Δεν μπορούν να στείλουν απευθείας 0V σήμα
???? Η λύση
???? Το relay:
- Μετατρέπει το 12V σήμα σε 0V trigger
✔ Επιτρέποντας:
- Σωστή ενεργοποίηση των ELITE+ modes
???? Πρακτικό αποτέλεσμα
???? Με αυτό το setup:
- Μπορείτε να ελέγχετε πλήρως τα modes
- Ακόμα και από συσκευές χωρίς 0V output
???? Απαραίτητα εξαρτήματα
Για την εγκατάσταση θα χρειαστείτε:
- 1x 12V Automotive Relay (Micro ή Standard)
- 1x Ring Terminal για M10 (κόκκινο, insulated)
- 4x Female Spade Receptacles (κόκκινα, insulated)
- 1x Butt Splice (κόκκινο, insulated)
✔ Συμπέρασμα
???? Για σωστή λειτουργία ELITE+ με CANNY:
- Το relay αντιστροφής είναι απαραίτητο
✔ Επιτρέπει πλήρη συμβατότητα
Παράδειγμα Συνδεσμολογίας – Χρήση Canny Χωρίς Relay Αντιστροφής Πολικότητας

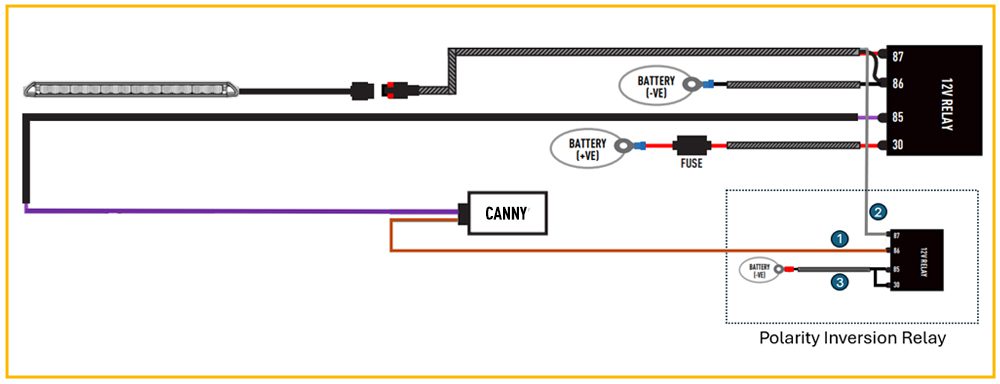

Παράδειγμα Συνδεσμολογίας – Χρήση Canny με Relay Αντιστροφής Πολικότητας
???? Συνδεσμολογία Relay Αντιστροφής Πολικότητας
???? CANNY Output → Pin 86 (Relay)
???? Συνδέστε:
- Το output του CANNY στο Pin 86 του relay
✔ Χρησιμοποιήστε:
- 1x Spade Receptacle
???? Αν το relay δεν βρίσκεται κοντά στο CANNY:
- Επεκτείνετε το καλώδιο με Red Butt Splice
⚪ Grey Signal (Elite+ Harness) → Pin 87
???? Το γκρι καλώδιο από το Elite+ harness:
- Συνδέεται στο Pin 87 του relay
✔ Διαδικασία:
- Κόψτε το καλώδιο
- Τοποθετήστε 1x Spade Receptacle
???? Pins 85 & 30 → Γείωση (Battery Ground)
???? Τα Pins 85 και 30:
- Συνδέονται στο αρνητικό (-) της μπαταρίας
✔ Χρησιμοποιήστε:
- 1x Red Ring Terminal
- 2x Spade Receptacles
✔ Για σωστή και ασφαλή γείωση
???? Ενεργοποίηση ELITE+ Mode
???? Μετά την εγκατάσταση, τα modes μπορούν να ενεργοποιηθούν μέσω:
???? CANNY App
- Μέσω toggle switch
✔ Με ενεργοποιημένη λειτουργία Momentary
???? CANNY Smart Button
- Μέσω Bluetooth σύνδεσης με το CANNY
✔ Επίσης με λειτουργία Momentary
✔ Συμπέρασμα
???? Με τη χρήση relay αντιστροφής:
- Το 12V σήμα μετατρέπεται σε 0V
- Επιτυγχάνεται σωστή λειτουργία των ELITE+ modes
✔ Πλήρης έλεγχος
✔ Σωστή λειτουργία
✔ Συμβατότητα με CANNY
