Οδηγός Εγκατάστασης LED Φώτων σε Οχήματα με CAN-BUS

Τι είναι το CAN-BUS και γιατί έχει σημασία

Αναπτύχθηκε αρχικά από τη Bosch τη δεκαετία του 1980, το CAN (Controller Area Network) είναι ένα ισχυρό σύστημα που επιτρέπει την υψηλής ταχύτητας επικοινωνία μεταξύ διαφορετικών συστημάτων ενός οχήματος, χωρίς την ανάγκη πολύπλοκης καλωδίωσης.

Όλο και περισσότεροι κατασκευαστές χρησιμοποιούν το CAN-BUS για τη διαχείριση συστημάτων όπως:

  • Φωτισμός
  • Θέρμανση
  • Όργανα (instrumentation)
  • Ανάρτηση
  • Φρένα
  • Έλεγχος κινητήρα

Αυτό γίνεται μέσω ξεχωριστών ECU (μονάδων ελέγχου) που συνδέονται μεταξύ τους με μόνο ένα ζεύγος καλωδίων, μειώνοντας σημαντικά την πολυπλοκότητα και το βάρος της καλωδίωσης του οχήματος.

Πώς λειτουργεί το CAN-BUS

Το CAN-BUS επιτρέπει στις διαφορετικές ECU να συνεργάζονται αποδοτικά.

Για παράδειγμα:

  • Ο κινητήρας στέλνει πληροφορία ταχύτητας
  • Το κιβώτιο λαμβάνει την πληροφορία
  • Και αποφασίζει πότε θα αλλάξει σχέση

Με αυτόν τον τρόπο:

  • ✔ Βελτιώνεται η συνεργασία των συστημάτων
  • ✔ Μειώνεται το συνολικό βάρος του οχήματος
  • ✔ Απλοποιείται το ηλεκτρικό κύκλωμα

Επιπλέον, διευκολύνεται η διάγνωση βλαβών, αφού κάθε σύστημα μπορεί να ελεγχθεί ξεχωριστά μέσω της θύρας:

  • OBD port

Πώς μεταδίδονται τα δεδομένα

Το CAN-BUS χρησιμοποιεί μηνύματα που ονομάζονται:

  • CAN Frames

Τα οποία περιέχουν δεδομένα που απαιτούνται για τη λειτουργία κάθε συστήματος.

  • Ένα απλό CAN Frame: 11 bits δεδομένων
  • Ένα πιο σύνθετο: έως 29 bits δεδομένων

Τα δεδομένα αυτά μπορούν να:

  • Ενεργοποιούν εντολές
  • Επιβεβαιώνουν λειτουργίες
  • Αναφέρουν σφάλματα
  • Διαχειρίζονται αμφίδρομη επικοινωνία μεταξύ συστημάτων

Γιατί έχει σημασία στο Auxiliary Lighting

Στα παλαιότερα οχήματα:

  • Τα φώτα λειτουργούσαν με ένα απλό σήμα 12V (ON / OFF)

Στα σύγχρονα οχήματα με CAN-BUS:

  • Το σήμα 12V αντικαθίσταται από ψηφιακό σήμα (CAN Frame)

???? Αυτό δημιουργεί πρόβλημα γιατί:

  • Τα LED βοηθητικά φώτα δεν μπορούν πάντα να “διαβάσουν” σωστά αυτό το σήμα

Αποτέλεσμα:

  • ❗ Τρεμόπαιγμα (flickering)
  • ❗ Δεν ανάβουν καθόλου
  • ❗ Λάθος λειτουργία

Πότε χρειάζεσαι CAN Interface (π.χ. CanM8)

Το ότι ένα όχημα έχει CAN-BUS δεν σημαίνει απαραίτητα ότι θα έχεις πρόβλημα.

Σε αρκετά οχήματα:

  • Το CAN σύστημα εξακολουθεί να στέλνει κανονικό 12V σήμα στα μεγάλα φώτα

???? Αν υπάρχει αυτό το σήμα:

  • Ενεργοποιεί κανονικά το relay του kit
  • Και τα φώτα λειτουργούν χωρίς θέμα

Πώς να το ελέγξεις

Για να δεις αν υπάρχει 12V σήμα:

  • Εντόπισε το καλώδιο των μεγάλων φώτων
  • Μέτρα αν δίνει 12V όταν ενεργοποιούνται

???? Αν δεν υπάρχει 12V, τότε χρειάζεσαι:

  • CAN-BUS interface (π.χ. CanM8)

Σημαντική Σημείωση κατά τη Μέτρηση Σήματος

⚠️ Είναι πολύ σημαντικό, όταν ελέγχεις την ένταση του σήματος στα πίσω καλώδια των φαναριών, να εντοπίσεις σωστά:

  • Το σωστό καλώδιο / pin των μεγάλων φώτων
  • Και να ελέγξεις το σήμα ON / OFF

???? Ο σωστός τρόπος ελέγχου:

  • Ζήτα από ένα δεύτερο άτομο να κάνει flash τα μεγάλα φώτα
  • Μην αφήνεις τα φώτα μόνιμα ανοιχτά ή κλειστά κατά τη μέτρηση

Πότε χρειάζεται CAN-BUS Interface

Αν το σήμα προς τα μεγάλα φώτα είναι:

  • ❗ Κάτω από 12V

τότε:

???? Απαιτείται CAN-BUS interface για να μεταφράσει το ψηφιακό σήμα (CAN Frame)

Λύση: CAN-BUS Interface (Lazer / CanM8)

Το Lazer CAN-BUS Interface, που αναπτύχθηκε σε συνεργασία με τη CanM8, αποτελεί μια αποτελεσματική λύση για:

  • Ανίχνευση ενεργοποίησης High Beam (μεγάλα φώτα)
  • Ανίχνευση θέσης / φώτων θέσης (position lights)

Τι περιλαμβάνει το σύστημα

Κάθε interface συνοδεύεται από:

  • ✔ Ειδική καλωδίωση για εύκολη εγκατάσταση
  • ✔ Συμβατότητα με Contactless Reader
  • ✔ LED ένδειξης πολλαπλών λειτουργιών

Το LED δείχνει:

  • Σωστή σύνδεση στο CAN σύστημα
  • Παρουσία επικοινωνίας CAN
  • Επιβεβαίωση αναγνώρισης του οχήματος

Πού και πώς γίνεται η εγκατάσταση

Για την εγκατάσταση του CAN interface:

???? Συνιστάται:

  • Εξουσιοδοτημένο συνεργείο
  • Ή έμπειρος ηλεκτρολόγος αυτοκινήτων

Αυτοί μπορούν να σε καθοδηγήσουν σε:

  • Τοποθεσία της μονάδας CAN
  • Τα σωστά καλώδια
  • Ποια είναι τα CAN High και CAN Low

Οδηγοί εγκατάστασης & υποστήριξη

Με την αγορά του interface αποκτάς πρόσβαση σε:

  • Οδηγούς εγκατάστασης ανά όχημα μέσω της εφαρμογής της CanM8

???? Επιπλέον:

  • Μπορείς να επικοινωνήσεις απευθείας με τον προμηθευτή
  • Ή να ζητήσεις βοήθεια από την ομάδα υποστήριξης

Επηρεάζει η εγκατάσταση CAN Interface την εγγύηση;

Η εγκατάσταση ενός CAN-BUS interface δεν ακυρώνει την εργοστασιακή εγγύηση, εφόσον:

  • ✔ Η εγκατάσταση γίνει σωστά
  • ✔ Δεν προκληθεί ζημιά σε άλλα συστήματα του οχήματος

⚠️ Κατά τη διάρκεια της εγκατάστασης:

  • Συνδέεσαι απευθείας σε κρίσιμα ηλεκτρικά κυκλώματα
  • Απαιτείται προσοχή και σωστή τεχνική

???? Αν δεν είσαι σίγουρος:

  • Προτίμησε έναν επαγγελματία ηλεκτρολόγο αυτοκινήτων

Σημαντική Προειδοποίηση

⚠️ Πάντα να δουλεύεις:

  • Ένα καλώδιο τη φορά

❌ ΜΗΝ:

  • Ξεγυμνώνεις ταυτόχρονα τα καλώδια CAN πριν τη σύνδεση

???? Αν τα CAN High και CAN Low έρθουν σε επαφή:

  • Μπορεί να προκληθεί σοβαρή ζημιά στη μονάδα:
    • ECU

Εναλλακτική Λύση χωρίς Παρέμβαση (Contactless)

Υπάρχει και μη επεμβατική λύση:

???? CanM8 Contactless Reader

Αυτό επιτρέπει:

  • Ανάγνωση δεδομένων CAN-BUS
  • Χωρίς καμία μεταλλική σύνδεση καλωδίων

Πώς λειτουργεί:

  • Τοποθετείται γύρω από την καλωδίωση CAN
  • Διαβάζει δεδομένα μέσω επαγωγής (induction)

✔ Ιδανικό για:

  • Αποφυγή επεμβάσεων
  • Ασφαλείς εγκαταστάσεις

CanM8 RUI (Research & Update Interface)

Κάθε CAN interface παραδίδεται με το πιο πρόσφατο firmware.

Ωστόσο, μπορεί να προκύψουν περιπτώσεις όπου:

  • Το όχημα είναι καινούργιο ή ανανεωμένο (facelift)
  • Δεν υπάρχει ακόμα στη βάση δεδομένων
  • Ή το CAN σήμα διαφέρει ελαφρώς

???? Σε αυτές τις περιπτώσεις:

  • Το interface μπορεί να μην λειτουργεί σωστά

Λύση: Αναβάθμιση Firmware

Τα CAN-BUS interface είναι:

  • ✔ Αναβαθμίσιμα

Μπορούν να λάβουν:

  • Νέο firmware από τη CanM8
  • Για να υποστηρίζουν νέα οχήματα

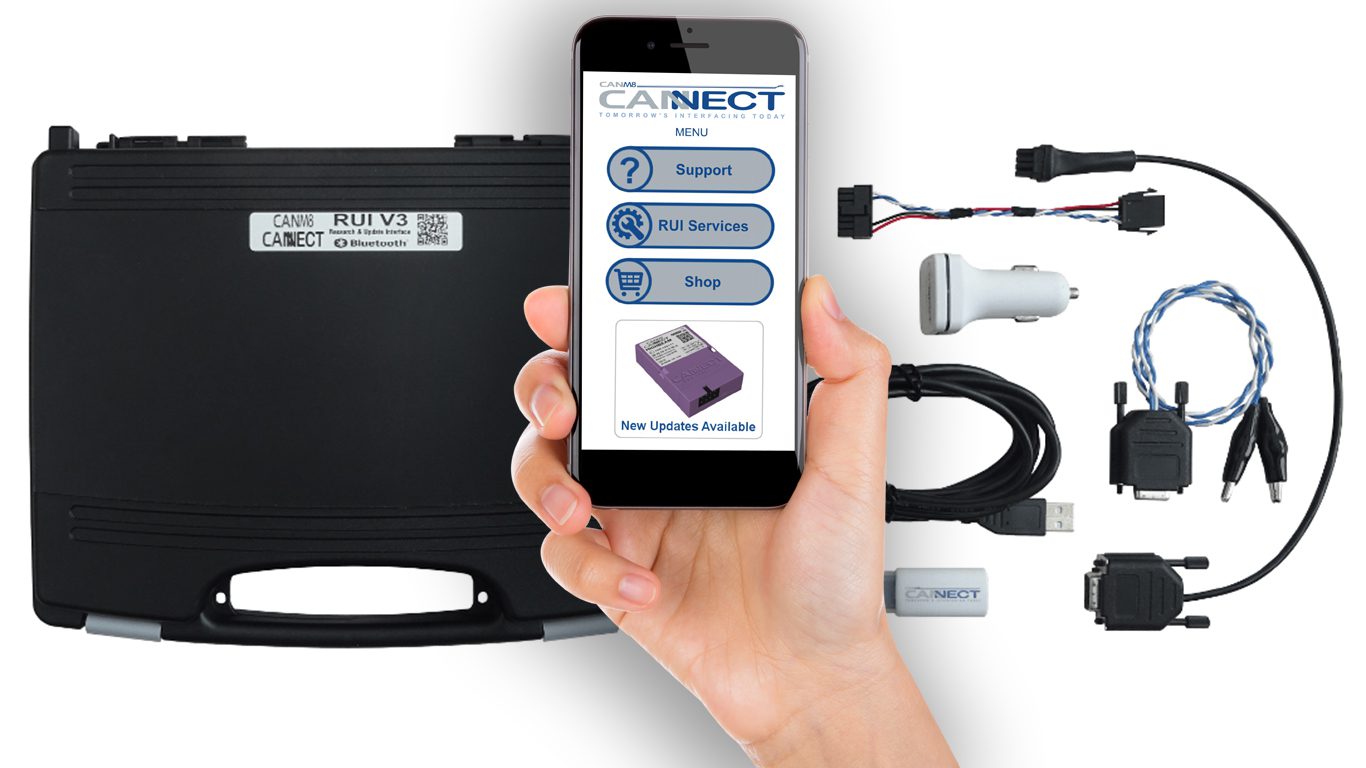

Τι κάνει το CanM8 RUI

Το εργαλείο RUI έχει διπλή λειτουργία:

  • ???? Αναβάθμιση firmware
  • ???? Ανάλυση δεδομένων CAN από το όχημα

???? Επιτρέπει:

  • Σύνδεση με μηχανικούς της CanM8
  • Ανάγνωση και ερμηνεία των δεδομένων σε πραγματικό χρόνο

Διαδικασία Υποστήριξης

Για remote ανάλυση:

  • Απαιτείται σύνδεση μέσω smartphone app
  • Οι μηχανικοί αναλύουν τα δεδομένα
  • Εκδίδεται νέο firmware

⏱ Χρόνος:

  • Από λίγα λεπτά έως μερικές ημέρες

???? Προτείνεται:

  • Να επικοινωνήσεις πρώτα με την CanM8

Πρόσβαση & Εργαλεία

Με την αγορά του RUI kit λαμβάνεις:

  • Username & password
  • Software για Windows
  • Mobile App (Android & iOS)

Ως χρήστης έχεις πρόσβαση σε:

  • ???? Οδηγούς εγκατάστασης ανά όχημα
  • ???? Τοποθεσίες CAN-BUS
  • ???? Αναλυτικά διαγράμματα καλωδίωσης

Υποστήριξη για Μη Καταγεγραμμένα Οχήματα

Αν το όχημά σου:

  • Δεν υπάρχει στη λίστα

???? Μπορείς να κανονίσεις:

  • Live session απευθείας με τη CanM8
